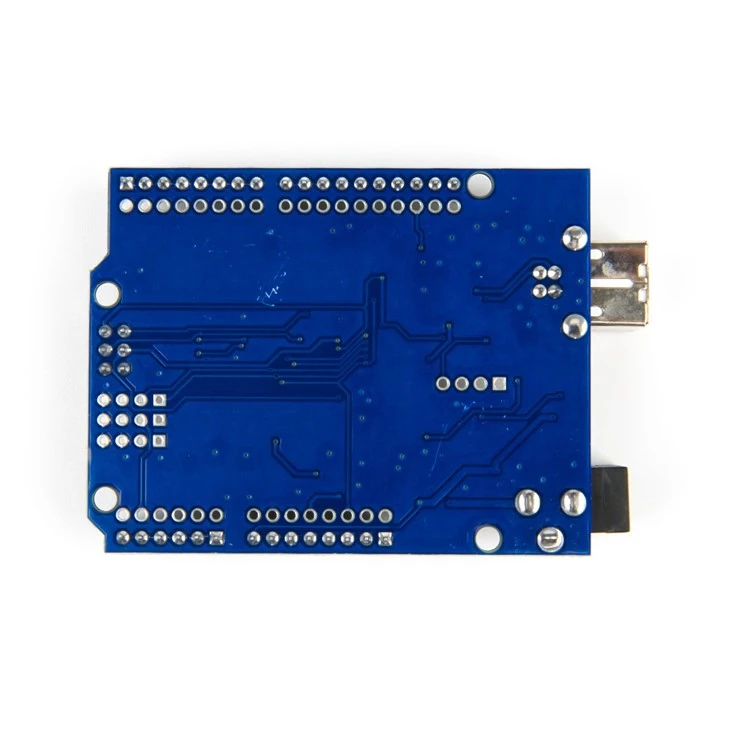

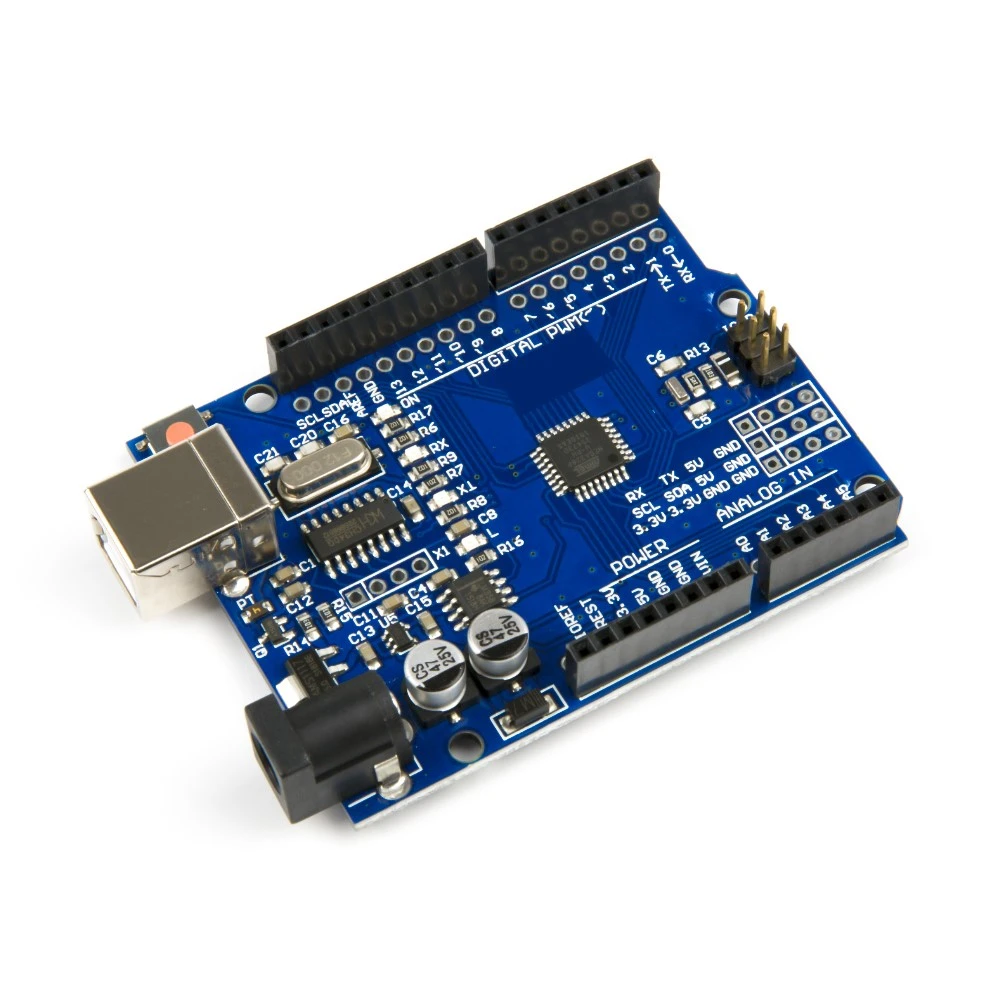

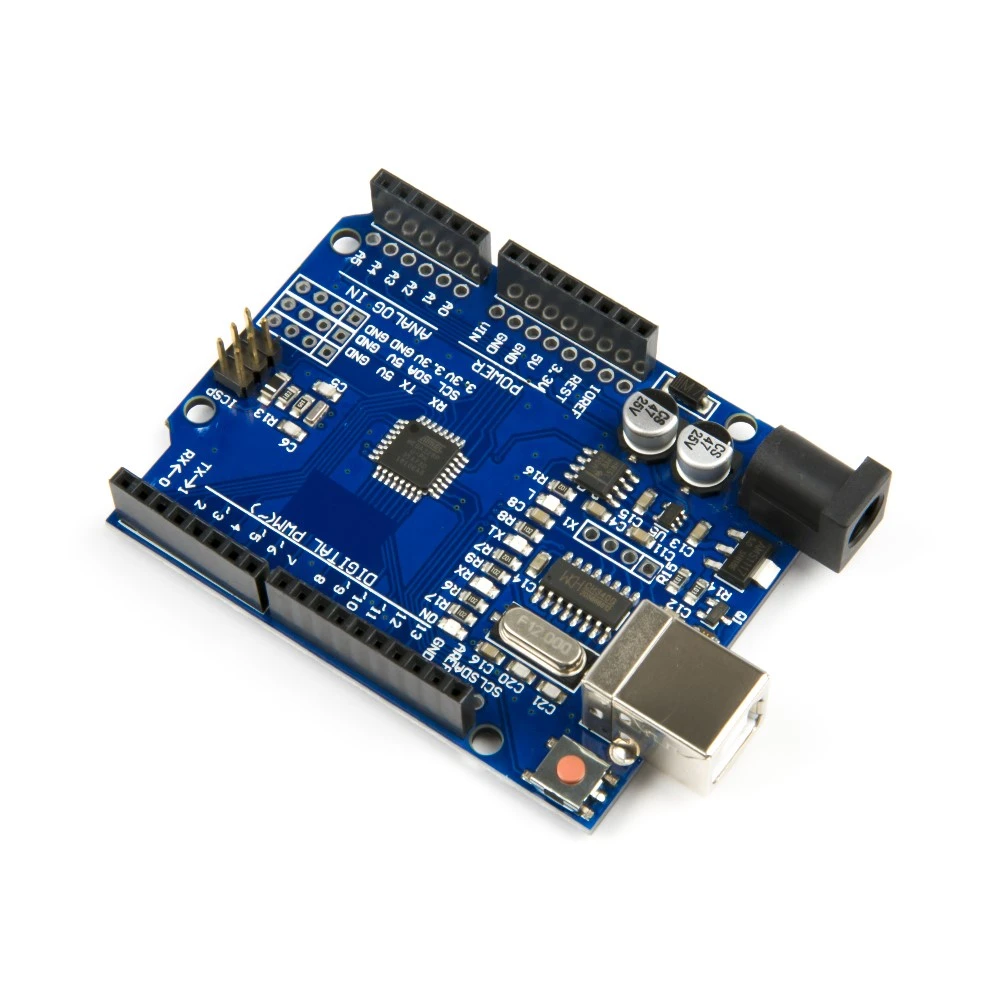

A KUONGSHUN Fejlesztési Tábla a tűfejekkel ugyanazokkal az alapvető funkciókkal rendelkezik, mint a KUONGSHUN Development Board BOARD. Ez egy ATMEGA328P-AU alapú mikrovezérlő kártya, amelynek ugyanaz a funkciója, mint az ATMEGA328P(-PU), teljesen kompatibilis az ARDUINO-val.
14 digitális bemeneti/kimeneti érintkezővel (ebből 6 PWM kimenetként használható), 6 analóg bemenettel, 16 MHz-es kristályoszcillátorral, USB csatlakozással, tápcsatlakozóval, 2 ICSP fejléccel és reset gombbal rendelkezik.
Ez a KUONGSHUN Fejlesztési tábla tűfejlécekkel a KUONGSHUN Fejlesztési táblán alapul. Az összes digitális és analóg tűt 3PIN fejlécek formájában (G, V, S) töri ki.
Az S érintkezők mind a 14 digitális tűnek, 6 analóg érintkezőnek felelnek meg. G csapok a földhöz. V-csapok VCC-hez. A VCC feszültségét 5V vagy 3,3V tolókapcsolóval szabályozhatja.
5V-ra kapcsolva a soros kommunikációs port szintje 5V, a lábak feszültsége 5V. 3,3 V-ra kapcsolva a soros kommunikációs port szintje 3,3 V, a lábak feszültsége 3,3 V.
Két 4PIN fejlécet is kitör a soros kommunikációhoz és az IIC kommunikációhoz. Így sokkal egyszerűbb az extenális érzékelők és modulok csatlakoztatása.
Ami a KUONGSHUN Development Boardot illeti, a feszültségszabályozó chipje NSP1117. Külső tápfeszültség csatlakoztatásakor 5 V kimenet, a meghajtó árama 1 A.
De ennek a KUONGSHUN Fejlesztőkártyának a fejlécekkel a feszültségszabályozó chipje MP2307DN. Külső táp csatlakoztatásakor 5 V kimenet, a meghajtó árama 2 A.
Mindent tartalmaz, ami a mikrokontroller támogatásához szükséges, egyszerűen csatlakoztassa a számítógéphez USB-kábellel, vagy táplálja AC-DC adapterrel vagy akkumulátorral a kezdéshez.
